浅谈卷盘式喷灌机的组成结构
发布日期：2013-4-20 信息来源：佳润喷灌
随着灌溉工具的广泛应用,卷盘式喷灌机受到越来越多客户的青睐,采用国际先进技术制造,利用喷灌压力水驱动水涡轮旋转,经变速装置驱动绞盘旋转并牵引喷头车自动移动和喷洒的卷盘式喷灌机主要由以下结构组成:
1、水涡轮
水涡轮是整台机器的心脏部件,装配在卷盘的助流位置,是机组正常工作的动力驱动系统,同时能够进行流量调节,保证PE管回收速度均匀.轴流式水涡轮主要由弯头、涡壳、涡轮等部件组成.该弯头及涡壳采用压力铸铝制造,保证了流道的光滑和外形美观,其性能优良,适用范围广,驱动轴是由不锈钢制造,驱动轴轴承以机械式油封封住,不需要保养不需要润滑,流量可达13-68m3/h,转速可达200-800r/min,满足JP65、75、90、100型卷盘式喷灌机配套要求.
2、多功能变速箱装置
多功能变速箱装置是整台机组的控制系统,该系统可实现传动系统的离合、刹车、变速、快速回收、安全回收.多功能变速箱本身可实现二级变速,另外通过改变皮带轮也可实现二级变速,所以传动装置可实现四级变速.该系统结构紧凑,操作方法简单、可靠、灵活、操作手柄可以实现变速、离合、刹车.同时通过连杆系统可自动控制手柄,当喷头车回收到终点时,通过连杆控制手柄实现传动系统自动停止工作并刹车.
热销喷灌机产品推荐：
 |

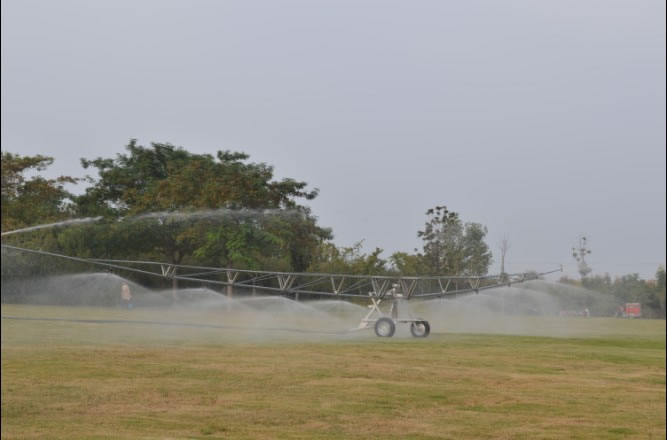

JP系列桁架行绞盘式喷灌机 |
