桁架型卷盘式喷灌机
桁架型卷盘式喷灌机
应用范围:
农田喷灌、果蔬喷灌、牧草喷灌
茶叶喷灌、烟草喷灌、城市绿地
技术参数:
管径:40、50mm
幅宽:30-45m
喷灌距离:100-180m
入机压力:0.35-0.7MPa
控制面积:6-10ha

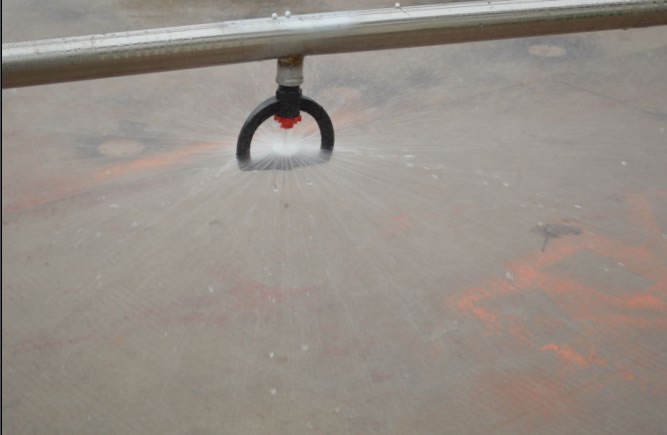

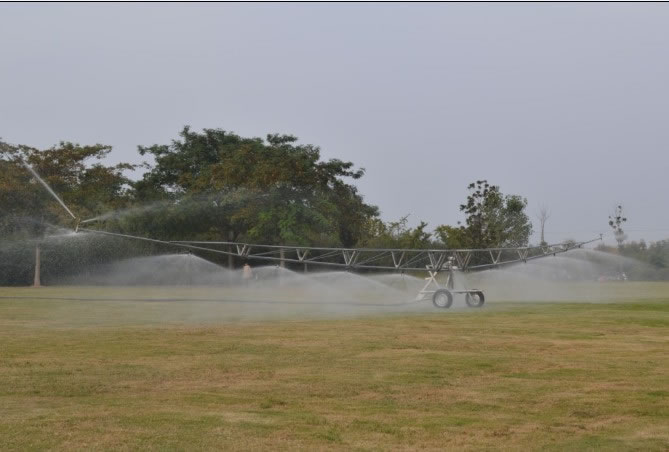

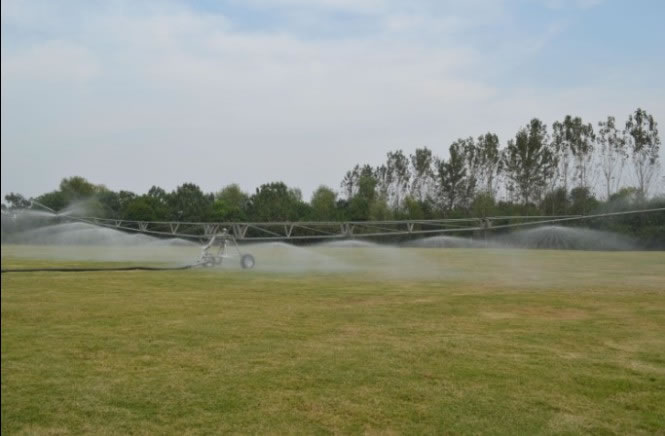

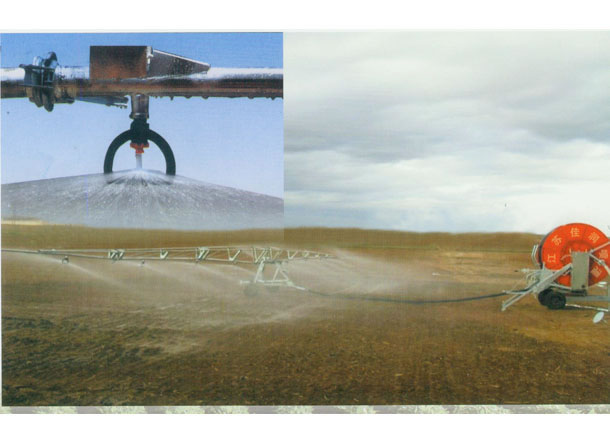

绞盘式喷灌机设备使用的单喷头相对喷洒流量大,喷灌强度高,受风影响大,主要使用于大田作业。为了提高绞盘式喷灌机的适应能力,我们研制开发了26m和12m两种桁架,不仅能进行大田作业,还可以代替单喷头进行经济作物的喷洒,也可以在风力大的地区进行农田作业。26m桁架配套大型喷灌机,可控制34m范围,安装3个BPZ半圆折射式喷头,8个PZ全圆折射式喷头以及2个ZYI喷头或2个半圆折射式喷头,同时每个喷头又可根据所喷洒的作物选择安装7种不同喷嘴,它的主要特点是低压、节水、节能、喷灌强度低、雾化性能好、受风影响小。特别适合于风力大的地区进行经济作物的喷洒。1-2m桁架配套轻型喷灌机可控制20m范围,桁架式喷灌机在我国西北、东北等地区使用后深受欢迎,该产品使用前景广阔。
JP系列绞盘式喷灌机基本参数与尺寸
型号
项目
|
40TX |
50TX |
65TX |
75TX | ||||||||
JP40/140 |
JP50/150 |
JP50/180 |
JP65/240 |
JP65/320 |
JP75/220 |
JP75/270 |
JP75/300 | |||||
PE管外直径×长度 |
mm×m |
40×120 |
50×130 |
50×160 |
65×220 |
65×300 |
75×200 |
75×250 |
75×280 | |||
单喷头 |
流量 |
m3/h |
3.2~8.7 |
8.5~19.8 |
11~31 |
13~37 |
15~37.8 | |||||
工作压力 |
MPa |
0.45~0.76 |
0.45~1.0 |
0.5~0.85 | ||||||||
喷嘴直径 |
mm |
9~11 |
10~14 |
14~22 |
14~28 |
14~28 |
14~26 | |||||
喷头工作压力 |
MPa |
0.25~0.5 |
0.25~0.5 |
0.25~0.5 |
0.25~0.5 |
0.25~0.5 |
0.25~0.5 |
0.25~0.5 |
0.25~0.5 | |||
喷水射程 |
m |
17.5~23.5 |
18.5~30 |
18.5~30 |
27~43 |
27~43 |
27~43 |
27~43 |
27~43 | |||
桁架式喷头 |
入机压力 |
MPa |
0.2~0.5 |
0.4~0.7 |
0.45~0.80 | |||||||
喷嘴个数*直径 |
mm |
9*3.6~6.4 |
13*4.4~7.5 |
13*4.4~7.5 | ||||||||
喷头工作压力 |
MPa |
0.1~0.2 |
0.1~0.2 |
0.1~0.2 | ||||||||
流量 |
m3/h |
5~19 |
11.4~38.8 |
11.4~38.3 | ||||||||
喷头射程 |
m |
3~4 |
4.0~5.0 |
3.0~4.5 | ||||||||
重量(含水) |
kg |
390 |
5550 |
600 |
1780 |
2040 |
1930 |
2310 |
2400 | |||
重量(不含水) |
kg |
290 |
390 |
420 |
1260 |
1340 |
1320 |
1520 |
1550 | |||
总长度(包括喷头车) |
mm |
2510 |
3100 |
4750 |
5190 | |||||||
总长度(不包括喷头车) |
mm |
|
|
3050 |
3490 | |||||||
总高度 |
mm |
1100 |
1500 |
2340 |
2620 | |||||||
****轮距下****宽度 |
mm |
1190 |
1600 |
17550 |
2010 | |||||||
底盘轮距 |
mm |
1070 |
1420 |
1590 |
1500~1800 | |||||||
底盘轮胎/轮网 |
|
5.00-8/3.50B |
7.00-9/5S |
7.00-9/5S |
7.00-9/5S | |||||||
喷头车轮距 |
mm |
600-1500 |
600-1500 |
1300-2800 |
1300-2800 | |||||||
喷头车轮胎/轮网 |
|
Φ250×50 |
Φ250×50 |
5.00-8/3.50B |
5.00-8/3.50B | |||||||
喷头型号 |
|
30PY |
10124 |
50PYC |
50PYC | |||||||
组合喷洒均匀度CU |
% |
≥85 |
≥85 |
≥85 |
≥85 | |||||||
喷头移动速度均匀性系数 |
% |
≤20 |
≤20 |
≤20 |
≤20 |
