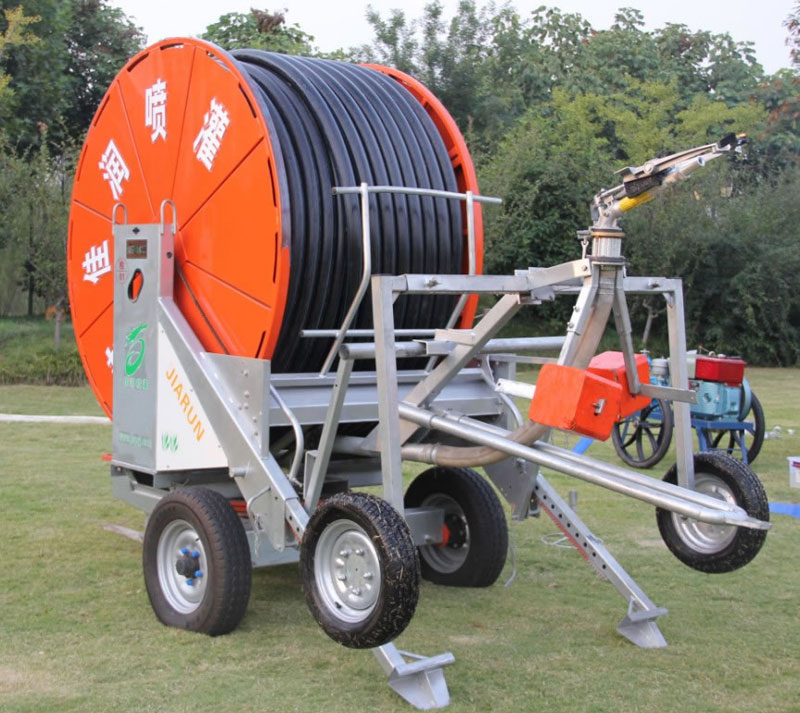

高配型卷盘式喷灌机
高配型卷盘式喷灌机
JP75-300喷灌机设备进口喷枪型 配置:进口喷枪(美国尼尔森)
应用范围
农田喷灌、果蔬喷灌、牧草喷灌
甘蔗喷灌、电厂除尘、码头除尘
技术参数
管径:65、75、90、100mm
幅宽:47-90m
喷灌距离:200-400m
入机压力:0.4-1.0MPa
控制面积:13-27ha
JP系列绞盘式喷灌机基本参数与尺寸
型号
项目 |
85TX |
90TX | ||||||||||
JP75/320 |
JP85/300 |
JP90/260 |
JP90/300 |
JP90/330 |
JP90/360 |
JP100/270 | ||||||
PE管外直径×长度 |
mm×m |
75×300 |
85×280 |
90×230 |
90×270 |
90×300 |
90×330 |
100×240 | ||||
单喷头 |
流量 |
m3/h |
13.5~32.5 |
18.3~51.8 |
16.8~64.5 |
17.2~64.8 |
17.3~50.5 |
17.8~65.8 |
17.6~71.6 | |||
工作压力 |
MPa |
0.55~1.0 |
0.55~0.85 |
0.6~1.0 |
0.6~1.0 |
0.65~1.0 |
0.65~1.0 |
0.65~1.0 | ||||
喷嘴直径 |
mm |
14~24 |
16~28 |
16~30 |
16~30 |
16~26 |
16~28 |
16~32 | ||||
喷头工作压力 |
MPa |
0.25~0.5 |
0.25~0.5 |
0.3~0.6 |
0.3~0.6 |
0.3~0.6 |
0.3~0.6 |
0.3~0.6 | ||||
喷水射程 |
m |
28~44 |
34~44 |
34~44 |
36~53 |
36~53 |
|
| ||||
桁架式喷头 |
入机压力 |
MPa |
0.3~0.85 |
0.4~0.9 | ||||||||
喷嘴个数*直径 |
mm |
13*4.4~7.5 |
21*4.4~7.5 | |||||||||
喷头工作压力 |
MPa |
0.1~0.2 |
0.1~0.2 | |||||||||
流量 |
m3/h |
11~38 |
13~37 | |||||||||
喷头射程 |
m |
3.0~4.5 |
4.0~5.0 | |||||||||
重量(含水) |
kg |
2550 |
2760 |
2780 |
3010 |
3480 |
3570 |
3460 | ||||
重量(不含水) |
kg |
1610 |
1780 |
1750 |
1840 |
2140 |
2230 |
2180 | ||||
总长度(包括喷头车) |
mm |
5400 |
5480 | |||||||||
总长度(不包括喷头车) |
mm |
3700 |
3780 | |||||||||
总高度 |
mm |
3050 |
3210 | |||||||||
****轮距下****宽度 |
mm |
2010 |
2110 | |||||||||
底盘轮距 |
mm |
1500-1800 |
1600-1900 | |||||||||
底盘轮胎/轮网 |
|
28×9-15/7.00-15 |
28×9-15/7.00-15 | |||||||||
喷头车轮距 |
mm |
1300~2800 |
1300-2800 | |||||||||
喷头车轮胎/轮网 |
|
5.00-8/3.50B |
5.00-8/3.50B | |||||||||
喷头型号 |
|
DY-50PYC |
DY-50PYC | |||||||||
组合喷洒均匀度CU |
% |
≥85 |
≥85 | |||||||||
喷头移动速度均匀性系数 |
% |
≤20 |
≤20 |
