JP65经典型卷盘式喷灌机
JP65经典型卷盘式喷灌机

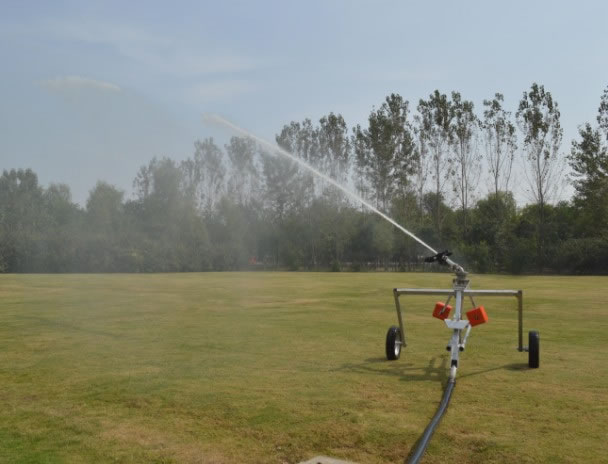

JP65 经典型卷盘式喷灌机 配置:国产喷枪
应用范围:农田喷灌、果蔬喷灌、牧草喷灌、甘蔗喷灌、电厂除尘、码头除尘
喷灌机是一种将动力机、泵、管路、喷头、移动装置等设施,按喷灌方式组合配套成具有整体性的喷灌设备,将压力水喷射到低空,经雾化后像雨滴一样均匀地降落到作物和地表面。常用的喷灌机有小型喷灌机、大型喷灌机、平移式喷灌机、移动式喷灌机、卷盘式喷灌机、指针式喷灌机、中心支轴喷灌机、圆型喷灌机、双悬臂式喷灌机等多种类型。喷灌的用途很多,主要用于农作物、林业苗圃、牧业草场、蔬菜果树、经济作物、园林草皮和花卉等。此外,还用于环境控制(如防尘、防风、防干热风、防霜冻降温等)、污水处理、鱼塘增氧,以及综合喷施液肥、除草剂、化学剂、农药、杀虫剂等。喷灌的适应性很强,几乎对于任何作物、土质、地形、地区、气候条件都适用。
JP系列绞盘式喷灌机基本参数与尺寸
型号
项目
|
40TX |
50TX |
65TX |
75TX | |||||||
JP40/140 |
JP50/150 |
JP50/180 |
JP65/240 |
JP65/320 |
JP75/220 |
JP75/270 |
JP75/300 | ||||
PE管外直径×长度 |
mm×m |
40×120 |
50×130 |
50×160 |
65×220 |
65×300 |
75×200 |
75×250 |
75×280 | ||
单喷头 |
流量 |
m3/h |
3.2~8.7 |
8.5~19.8 |
11~31 |
13~37 |
15~37.8 | ||||
工作压力 |
MPa |
0.45~0.76 |
0.45~1.0 |
0.5~0.85 | |||||||
喷嘴直径 |
mm |
9~11 |
10~14 |
14~22 |
14~28 |
14~28 |
14~26 | ||||
喷头工作压力 |
MPa |
0.25~0.5 |
0.25~0.5 |
0.25~0.5 |
0.25~0.5 |
0.25~0.5 |
0.25~0.5 |
0.25~0.5 |
0.25~0.5 | ||
喷水射程 |
m |
17.5~23.5 |
18.5~30 |
18.5~30 |
27~43 |
27~43 |
27~43 |
27~43 |
27~43 | ||
桁架式喷头 |
入机压力 |
MPa |
0.2~0.5 |
0.4~0.7 |
0.45~0.80 | ||||||
喷嘴个数*直径 |
mm |
9*3.6~6.4 |
13*4.4~7.5 |
13*4.4~7.5 | |||||||
喷头工作压力 |
MPa |
0.1~0.2 |
0.1~0.2 |
0.1~0.2 | |||||||
流量 |
m3/h |
5~19 |
11.4~38.8 |
11.4~38.3 | |||||||
喷头射程 |
m |
3~4 |
4.0~5.0 |
3.0~4.5 | |||||||
重量(含水) |
kg |
390 |
5550 |
600 |
1780 |
2040 |
1930 |
2310 |
2400 | ||
重量(不含水) |
kg |
290 |
390 |
420 |
1260 |
1340 |
1320 |
1520 |
1550 | ||
总长度(包括喷头车) |
mm |
2510 |
3100 |
4750 |
5190 | ||||||
总长度(不包括喷头车) |
mm |
|
|
3050 |
3490 | ||||||
总高度 |
mm |
1100 |
1500 |
2340 |
2620 | ||||||
****轮距下****宽度 |
mm |
1190 |
1600 |
17550 |
2010 | ||||||
底盘轮距 |
mm |
1070 |
1420 |
1590 |
1500~1800 | ||||||
底盘轮胎/轮网 |
|
5.00-8/3.50B |
7.00-9/5S |
7.00-9/5S |
7.00-9/5S | ||||||
喷头车轮距 |
mm |
600-1500 |
600-1500 |
1300-2800 |
1300-2800 | ||||||
喷头车轮胎/轮网 |
|
Φ250×50 |
Φ250×50 |
5.00-8/3.50B |
5.00-8/3.50B | ||||||
喷头型号 |
|
30PY |
10124 |
50PYC |
50PYC | ||||||
组合喷洒均匀度CU |
% |
≥85 |
≥85 |
≥85 |
≥85 | ||||||
喷头移动速度均匀性系数 |
% |
≤20 |
≤20 |
≤20 |
≤20 |
